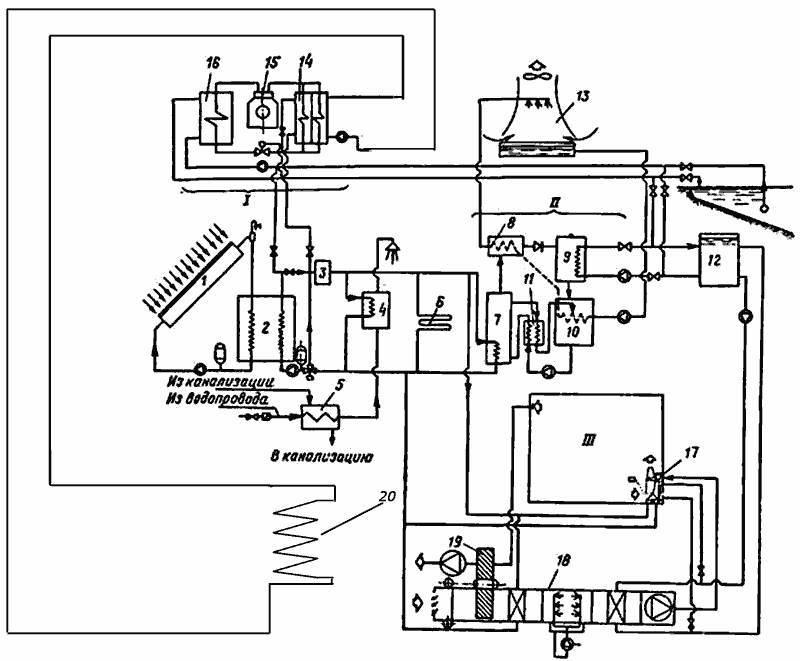

Принципиальная схема солнечной двухконтурной системы кондиционирования воздуха

• I - компрессионная холодильная машина
• II - абсорционный термотрансформатор
• III - помещение

1 — солнечный коллектор; 2 — тепловой аккумулятор; 3 — дополнительный генератор тепла (может быть включен и параллельно солнечному коллектору); 4 — теплообменник горячего водоснабжения (может питаться теплом и от собственного коллектора); 5 — утилизатор тепла сточных вод для подогрева воды из водопровода; б — система отопления; 7 — генератор абсорбционной холодильной машины; 8 — конденсатор абсорбционной холодильной машины; 9 — испаритель; 10 — абсорбер; 11 — теплообменник; 12 — аккумулятор холодной воды; 13 — градирни; 14 — двухкорпусный конденсатор водяного охлаждения; 15 — компрессор; 16 — испаритель компрессионной холодильной машины — теплового насоса, использующего тепло морской воды; 17 — эжекционный доводчик; 18 — центральный кондиционер; 19 — регенеративный вращающийся утилизатор тепла и холода удаляемого воздуха 20 - подземный теплообменник
