Теплые потолки и полы - один из основных критериев комфорта

Что такое пленочный инфракрасный обогреватель ПЛЭН?

Инфракрасное излучение присутствует повсюду и исходит от любого нагретого тела, просто мы, как правило, не задумываемся о том, откуда берётся эта энергия, которая греет нас.

Вы когда-нибудь задумывались, как солнце греет землю, несмотря на огромное расстояние? Основная часть тепла к нам доходит именно в виде инфракрасного излучения, в большом количестве присутствующего в солнечном свете, который и является источником тепла и всего живого на земле.

Инфракрасное излучение - это невидимая часть солнечного света. Инфракрасные волны беспрепятственно проникают через кожу, давая великолепное ощущение солнечного тепла. Под воздействием инфракрасных лучей можно находиться в течение многих часов без всякого вреда для кожи.

Инфракрасное тепло настолько безопасно, что его используют даже для новорожденных в родильных домах.

Даже сам человек является источником инфракрасного излучения и если люди находятся близко друг к другу, то они обмениваются своей энергией и чувствуют тепло друг друга.

Конструкция пленочных инфракрасных обогревателей

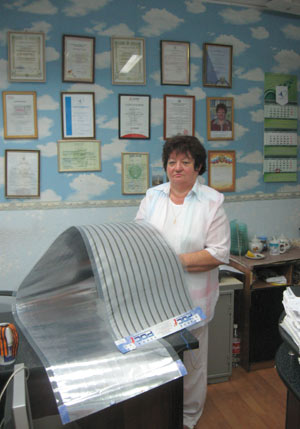

Дубовик В.М. с ПЛЭНом. Активный элемент пленочных инфракрасных обогревателей ПЛЭН представляет собой гибкую сэндвич-ленту, состоящую из трёх слоев лавсановой плёнки. В первом слое между двумя полотнами лавсановой плёнки заламинирован резистивный греющий слой из металлической нити. Вторым слоем является алюминиевая фольга плёнка. Толщина полученной ленты не превышает 1-1,5мм.

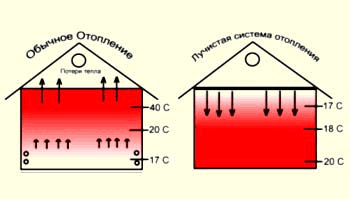

Отличие конвективного отопления от пленочных инфракрасных обогревателей ПЛЭН

Отличие конвективного отопления от пленочных инфракрасных обогревателей ПЛЭНКак мы видим при обычном, конвективном отоплении (будь то газовое, отопление электро котлами или печь) потоки тепла поднимаются вверх. Разница температур между полом и потолком ощутима. При альтернативном, инфракрасном отоплении ПЛЭН тепловые потоки направлены вниз, разница температур между полом и потолком 2-3°C, таким образом сохраняется старинная русская поговорка: "держи голову в холоде, а ноги в тепле".

Принцип работы пленочных инфракрасных обогревателей ПЛЭН

В случаях использования пленочных инфракрасных обогревателей ПЛЭН как основное отопление закрывается 65-80% потолков ваших помещений. Максимальная высота прогрева для бытовых инфракрасных обогревателей ПЛЭН - 3-3,5м.

Система инфракрасного отопления после установки входит в нормальный режим после 7-14 дней включения. Данное время необходимо, чтобы прогреть конструкцию здания. Длительность выхода системы на рабочий режим зависит от температуры внешней среды, высоты потолка, на сколько процентов, покрыт потолок пленкой инфракрасного обогревателя, декора, толщины стен, количества окон, утепленности здания и материала стен - эти характеристики влияют и на общее потребление электроэнергии.

Из практики известно, что при надлежащем утеплении помещения, количество потребляемой электроэнергии снизится, за счет того, что инфракрасное отопление будет включаться меньше, чем раз в сутки и сократится продолжительность единоразового включения. Большую часть своего времени система инфракрасного обогрева не активна, так как нагретая конструкция, предметы, в помещении после прогрева, медленно остывают и выступают в качестве энергоаккумуляторов (батарей).

При подаче электроэнергии на элементы, температура поверхности последних достигает +45 °С в течение нескольких минут. Тепловой поток от элементов системы напрямую передается поверхности пола и в значительной мере поглощается им, в результате чего его поверхность нагревается. Помещение постепенно наполняется теплым воздухом, при этом, его температура максимальна у поверхности пола. По мере достижения заданной температуры воздуха на высоте размещения терморегулятора (1—1.5 м от пола) последний отключает питание системы. Наступает период, в течение которого пол продолжает отдавать воздуху аккумулированное в нем тепло. Этот процесс занимает около 90% общего цикла. Как только поверхность пола не может обеспечить достаточный дебет тепла и температура воздуха на уровне терморегулятора упадет на 1 °С. система включится и начнется новый цикл. В результате использования природного принципа теплопередачи, система способна увеличить температуру воздуха в помещении на 10 °С за 40-50 минут, в зависимости от термосопротивления ограждающих конструкций здания. При закрытии декором время выхода на режим увеличивается. Если при конвективном способе отопления необходимо затратить порядка 100 Вт для отопления 1 мг. то при использовании элементов достаточно 15 Вт при следующих условиях: система вышла на режим (этот период может составлять от 2-х до 4-х недель), здание (помещение) соответствует СНиП 23-02-2003 -Тепловая защита зданий-, высота потолков не более 3 метров, температура на терморегуляторе +20°С.

Главный энергосберегающий эффект системы отопления «ПЛЕН»

Опыт использования лучистых систем отопления в помещениях с односменным графиком работы показывает, что средняя мощность снижается до 0,015-0,02 кВт/м2 вместо 0,06-0,08 кВт/м2 в системах на базе электрокотлов. Это главный энергосберегающий эффект данной системы отопления.

Энергосберегающий эффект достигается системой отопления в течение рабочего дня и имеет три составляющих:

  • Пауза в потреблении электроэнергии, которая образуется в процессе охлаждения при переходе с высокотемпературного режима (+18°С) к низкотемпературному режиму (+8°С).
  • Пауза в потреблении электроэнергии, которая образуется в режиме поддержания заданной температуры.
  • Снижение температуры воздуха, в сравнении с конвективным нагревом, под влиянием физиологического воздействия мягкого инфракрасного излучения на человеческий организм.

Наибольший энергосберегающий эффект обеспечивает первая составляющая. Если теплофизические свойства здания соответствуют требованиям современных СНиП (нормальная теплоизоляция ограждающих конструкций), то при температуре воздуха на улице - 7°С время охлаждения составит 35-40 часов. Это означает, что за 15 часов (период от начала перехода лучистой системы отопления «ПЛЭН» в низкотемпературный режим до начала перехода в высокотемпературный режим) расход электроэнергии на отопление при использовании системы отопления «ПЛЭН» будет равен нулю.

Вторая составляющая энергосберегающего эффекта формируется в режиме поддержания высокотемпературного режима за счет зоны нечувствительности регулятора (зоны возврата). Эта разность между температурной установкой регулятора (температур отключения) и температурой включения регулятора на восстановление температуры, она составляет, как правило, 2°С. Таким образом, поддержание температуры осуществляется включением лучистой системы отопления «ПЛЭН» для доведения температуры воздуха до максимального заданного значения и отключением, при котором температура воздуха должна уменьшиться на 2°С. При нормальных условиях в течение часа время включенного состояния системы отопления «ПЛЕН» составляет около 10 мин., а время выключенного состояния - около 50 мин. (время включенного состояния составляет 15-16%). При установленной мощности системы отопления «ПЛЭН» из расчета 160 Вт/м2 средняя мощность составит лишь 20 Вт/м2.

Третья составляющая энергосберегающего эффекта обеспечивается тем, что состояние теплового комфорта при воздействии на человека излучением наступает на 2-3°С ранее, чем при конвективном отоплении. Это позволяет устанавливать задание регулятора температуры, датчик которого измеряет температуру воздуха, на меньшее значение максимальной температуры соответственно на 2-3°С. Например, вместо +20°С выставить +18°С.

Таким образом, энергетическая эффективность связана со снижением потребления электроэнергии в сравнении с другими электроотопительными средствами (панели, электрокотлы) в 4-6 раз.

Лучистая система отопления «ПЛЕН» обладает высокими физиологическими свойствами. Низкотемпературные пленочные электронагреватели нагреваются до температуры +50°С, что обеспечивает излучение инфракрасного теплового потока мягкого длинноволнового спектра. Эти лучи не греют воздух, а греют предметы, пол, человека. Попадая на тело человека они активизируют периферийную кровеносную систему, что является причиной ощущения теплового комфорта на 2-3°С раньше, чем при конвективном обогреве. Лучи, испускаемые нагревателями, являются лучшей частью спектра солнечного света.

Подтверждение высоких физиологических свойств заключается в информации о том, что подобные устройства английские врачи используют для лечения герпеса, удаление морщинок на лице и других косметических целей.

    Высокие эксплуатационные свойства лучистой системы отопления «ПЛЭН» определяются:
  • сроком службы - 50 лет и более.
  • практически отстутствуют затраты на обслуживание.
  • простота технологии монтажа обеспечивается отсутствием металлоемких конструкций.
  • высокий дизайнерский потенциал обеспечивается тем, что расположенные на потолке лучистые теплогенераторы могут быть закрыты любыми элементами потолочного дизайна, не содержащими металл. Наличие системы отопления «выдают» только расположенные на стенах программируемые регуляторы.

Используются высокие потребительские свойства электроэнергии: преобразующие (электроэнергия преобразуется в инфракрасное излучение) и регулировочные.

    Это обеспечивает:
  • снижение энергоемкости систем отопления в 3-5 раз;
  • снижение капитальных затрат и трудоемкости монтажа до 3-х раз и более;
  • получение высокого дизайнерского потенциала;
  • гарантия получения теплового и эстетического комфорта.

Срок окупаемости установки системы отопления - 1,5-2,5 года в зависимости от рода помещений.

По существу лучистая система отопления «ПЛЭН» - это отопление нового уровня. Наиболее существенны социальные преимущества для объектов, расположенных на удаленных и сельских территориях.

Появляется возможность создавать условия современного комфорта, где отсутствует природный газ, прежде всего на объектах социально-культурного назначения: школы, детские сады, больницы, клубы и т.д. Не менее важно, что создаются принципиально новые условия для строительства на этих территориях комфортного жилья, снижение оплаты услуг ЖКХ.

    Основные гарантируемые технико-экономические характеристики системы отопления «ПЛЭН»:
  • Питающее напряжение лучистых теплогенераторов - 220В
  • Удельная мощность - 150-180 Вт/м2
  • Потребляемый ток лучистых теплогенераторов - менее 1А
  • Средняя удельная мощность, потребляемая лучистой системой отопления «ПЛЭН» - 20 Вт/м2
  • Срок окупаемости объектов не более 2 - 2,5 лет.
  • Срок службы - до 50 лет.
